Шафа ESS із рідинним охолодженням 125 кВт / 261 кВт-год

Завдяки елементам LFP ємністю 314 А·год, терміном служби понад 8000 циклів, різницею температури в елементах, що контролюється в межах 3°C, і 10-річній гарантії на елементи, шафа ESS Sinoah Energy 125 кВт / 261 кВт·год з рідинним охолодженням підходить для фабрик, готелів, складів, комерційних будівель, проектів з використанням сонячних батарей і накопичувачів і майданчиків для зарядки електромобілів. Його компактний корпус 1050 × 1350 × 2400 мм займає площу приблизно 1,4 м² і забезпечує захист IP55 для вимогливої ​​зовнішньої установки.

Універсальний дизайн для швидшого комерційного розгортання ESS

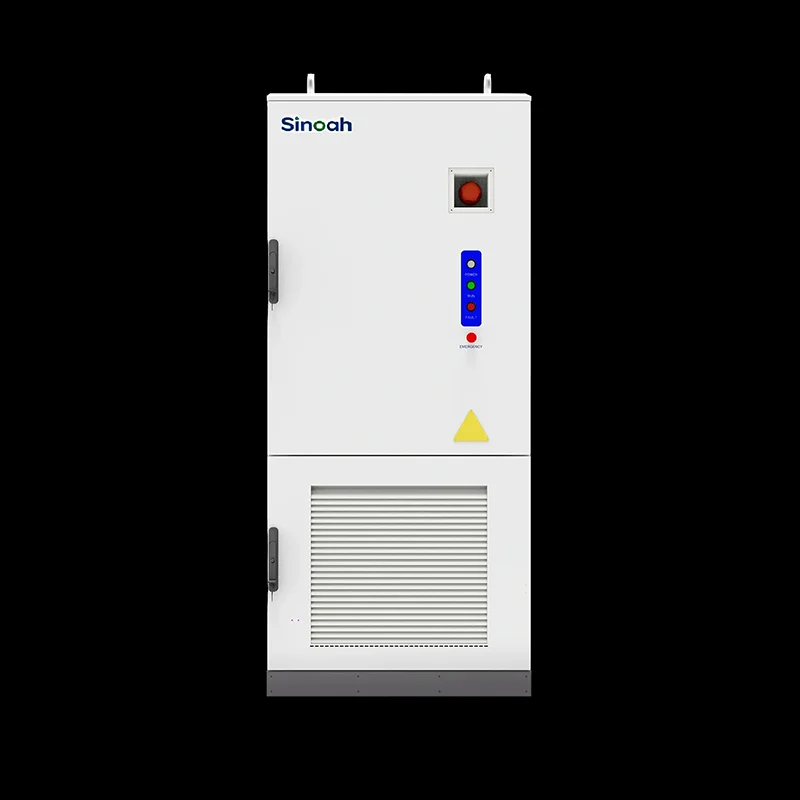

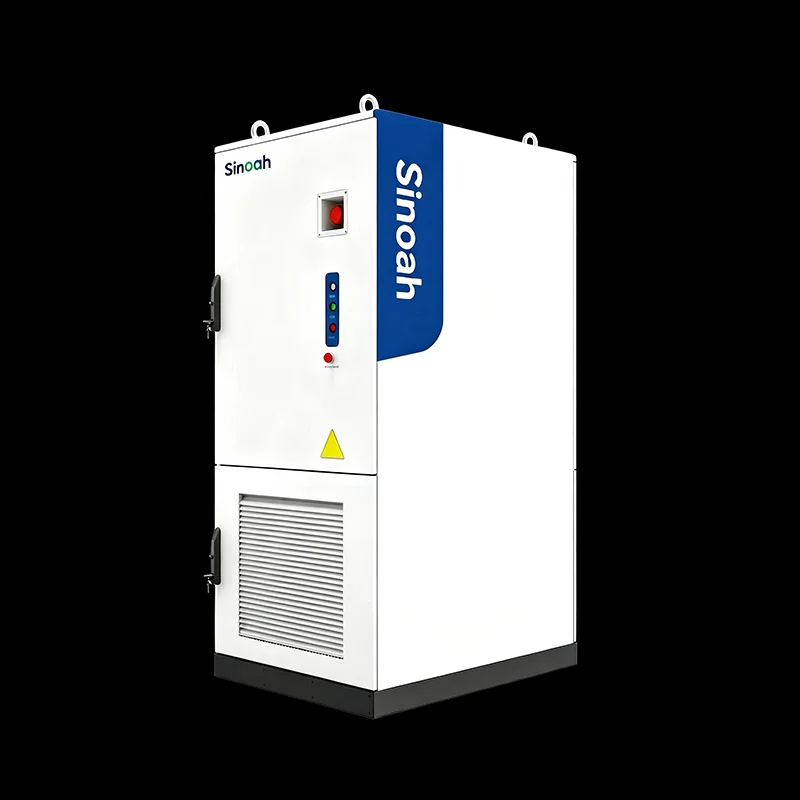

Шафа ESS Sinoah Energy 125 кВт / 261 кВт-год з рідинним охолодженням об’єднує ключові компоненти, необхідні для комерційного накопичення енергії, в одну систему, зібрану на заводі. Акумуляторна система використовує елементи LFP 3,2 В/314 А·год, налаштовані як 1P260S, що забезпечує ємність 261 кВт·год з діапазоном напруги 728–936 В постійного струму.

Двонаправлений PCS потужністю 125 кВт з вихідною напругою 400 В змінного струму керує двостороннім перетворенням електроенергії між батареєю та мережею, тоді як інтегрована BMS постійно контролює стан батареї на рівні елемента. Вбудований EMS контролює робочі стратегії, такі як скорочення пікових навантажень, перенесення навантаження, оптимізація тарифів і використання відновлюваної енергії. Інтегрований розподіл електроенергії, вимірювання, автоматичні вимикачі, захист від перепадів напруги, охолодження та аерозольний протипожежний захист ще більше спрощують установку на місці.

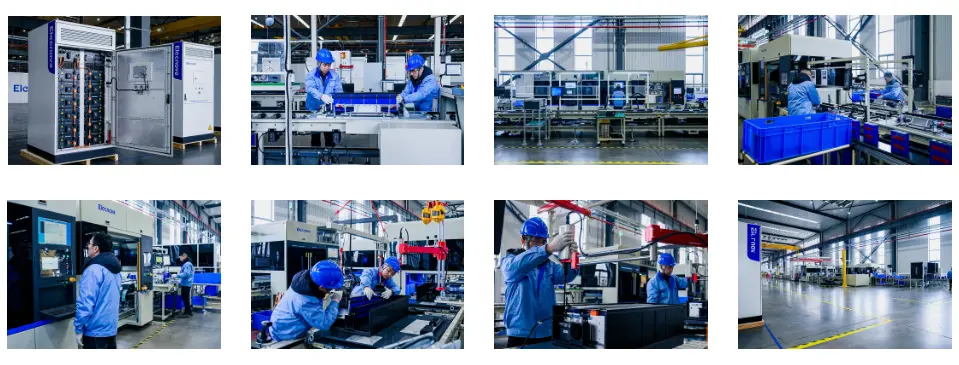

Оскільки шафа попередньо зібрана та перевірена на заводі, замовникам, головним чином, потрібно підготувати фундамент для встановлення та завершити необхідні електричні з’єднання, що допомагає скоротити час розгортання порівняно з окремо встановленою батареєю, PCS та контрольним обладнанням.

Потужність 125 кВт і ємність 261 кВт-год для комерційного управління енергією

Поєднання вихідної потужності 125 кВт і ємності енергії 261 кВт-год забезпечує практичний баланс між керуванням потребами в електроенергії та розподілом енергії. Для підприємств із короткочасними піками попиту система може швидко розряджатися, щоб зменшити потребу в електроенергії мережі. Для додатків із тривалим використанням він може заряджатися в періоди з нижчими витратами та розряджатися, коли ціни на електроенергію вищі.

Фактична тривалість резервного копіювання залежить від підключеного навантаження. При постійному навантаженні 125 кВт номінальна потужність 261 кВт-год відповідає приблизно двом годинам теоретичної подачі енергії до втрат системи та налаштування резерву. Менші критичні навантаження можуть збільшити доступну тривалість резервного живлення, що робить шафу придатною для різних стратегій аварійного живлення.

Розширене рідинне охолодження з балансуванням температури в межах 3°C

Рівномірність температури батареї безпосередньо впливає на старіння елементів, безпеку та довгострокову продуктивність системи. Sinoah Energy ECO-E261LP-2A використовує пакетне рідинне охолодження для підтримки різниці температур клітини в межах 3°C.

Більш рівномірна температура елемента допомагає зменшити локальний термічний стрес і підтримує постійну продуктивність заряджання та розряджання. Система рідинного охолодження поєднується з примусовим повітряним охолодженням для PCS та інших електричних компонентів, створюючи гібридну архітектуру керування температурою.

Цей підхід також підтримує компактну конструкцію шафи, дозволяючи ємності батареї 261 кВт-год поміститися в корпус розміром 1050×1350×2400 мм. Система розрахована на роботу при температурі навколишнього середовища від -25°C до +55°C.

Інтелектуальна система EMS для зниження навантаження, переміщення навантаження та оптимізації сонячної енергії

Інтегрований EMS дозволяє кабінету Sinoah Energy ESS реагувати на зміну попиту на електроенергію та цін на енергію. Замість того, щоб працювати лише як резервний акумулятор, система може активно керувати тим, як і коли електроенергія зберігається та використовується.

1. Зниження піків і перенесення навантаження

У періоди високого попиту на електроенергію EMS може наказати акумулятору розряджатися та зменшити кількість електроенергії, що споживається з мережі. У періоди з меншим попитом система може заряджати батарею. Це допомагає підприємствам справлятися з піками попиту та оптимізувати профіль споживання електроенергії.

2. Оптимізація тарифів за часом використання

Підприємства, які працюють за тарифами на електроенергію за часом використання, можуть заряджати батарею в періоди з меншими витратами та розряджати в періоди з вищими витратами. Фінансова вигода залежить від місцевих цін на електроенергію, графіків роботи, ефективності системи та стратегії циклічного використання.

3. Інтеграція PV + Storage

У комерційних будівлях, обладнаних сонячними фотоелектричними установками, надлишок сонячної енергії можна зберігати, а не експортувати, коли попит на місці низький. Збережена енергія може бути використана пізніше, коли сонячна генерація зменшиться, покращуючи сонячне власне споживання та зменшуючи залежність від електромережі.

4. PV + Storage + EV Charging

Заряджання електромобілів може призвести до раптового збільшення попиту на електроенергію. Шафа ESS потужністю 125 кВт може діяти як енергетичний буфер для зарядної інфраструктури, допомагаючи підприємствам керувати зарядними навантаженнями та потенційно зменшуючи потребу у дорогих модернізаціях підключення до мережі залежно від електричних умов на місці.

5. Аварійне електропостачання

Якщо налаштовано на резервну роботу, система може забезпечити живлення призначених критичних навантажень під час перебоїв у мережі. Доступна тривалість резервного копіювання залежить від профілю навантаження, налаштувань резерву, конфігурації PCS та електричної конструкції сайту.

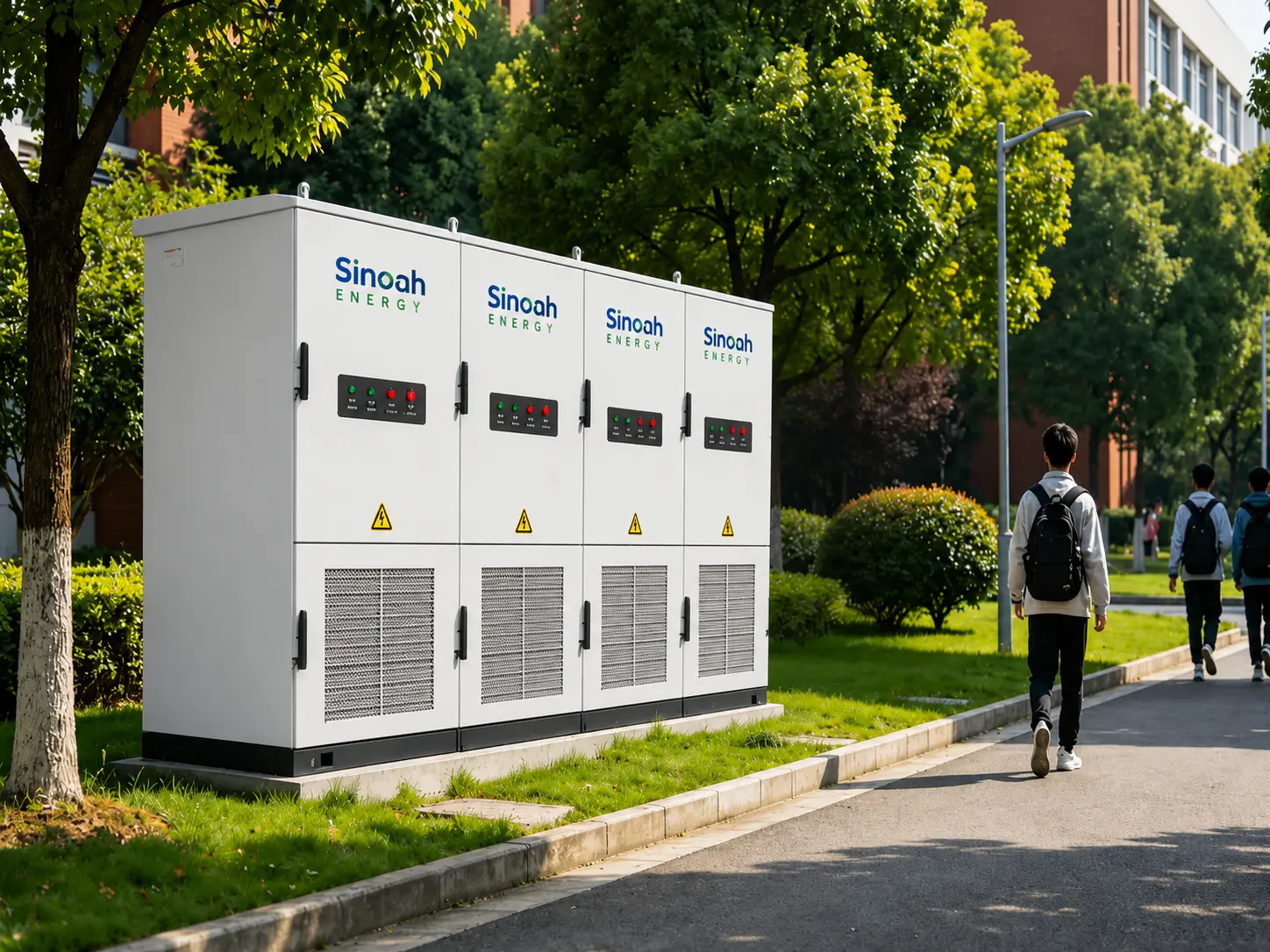

Компактна шафа IP55 для зовнішньої комерційної установки

Комерційні проекти зберігання енергії часто мають обмежений внутрішній простір, що робить важливу увагу при установці на вулиці. Шафа Sinoah Energy має розміри 1050×1350×2400 мм і займає приблизно 1,4 м² площі.

Його корпус IP55 забезпечує захист від проникнення пилу та струменів води, а захист від корозії C4 підтримує установку в промислових і прибережних середовищах. Захист від корозії C5 також доступний, якщо цього вимагає середовище проекту.

Місце встановлення має забезпечувати відповідну бетонну основу, достатню вентиляцію та безпечні відстані, а також належний доступ для огляду та обслуговування.

Багатошарова батарея та протипожежний захист

Безпека має вирішальне значення при розгортанні системи літієвої батареї 261 кВт/год у комерційному середовищі. Sinoah Energy поєднує моніторинг на рівні клітини, захист BMS, керування температурою та пожежогасіння всередині шафи.

BMS відстежує умови роботи та забезпечує захист від перенапруги, зниженої напруги, надмірного струму, перегріву та короткого замикання. Для реагування на виявлені пожежі на рівні батареї інтегрована система пожежогасіння на основі аерозолів PACK.

Система розроблена відповідно до міжнародних стандартів і вимог сертифікації, включаючи UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 і UL 9540A. Застосовна відповідність мережі включає конфігурації EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 і CEI0-16 відповідно до вимог цільового ринку та проекту.

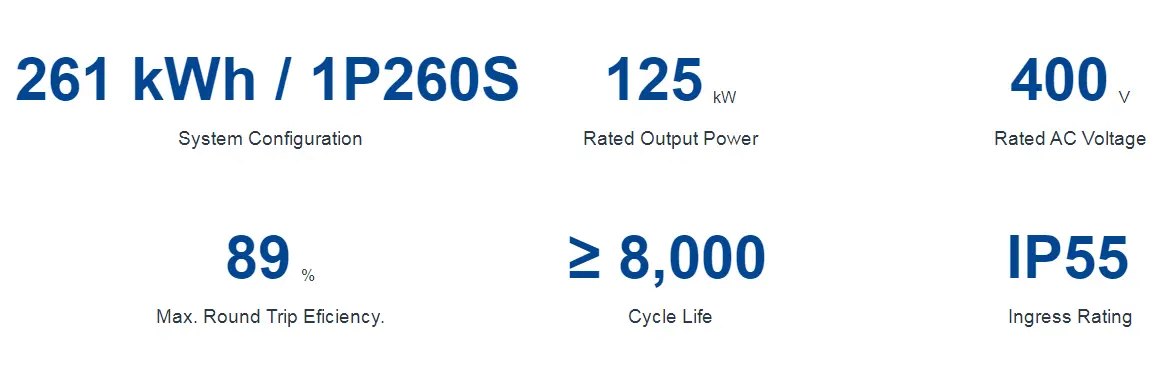

Технічні характеристики

Типове застосування шафи ESS потужністю 125 кВт / 261 кВт-год

1. Виробничі потужності

Заводи з машинами, виробничими лініями, компресорами чи іншим високопотужним обладнанням можуть використовувати систему для зменшення піків попиту та перенесення споживання енергії на періоди з меншими витратами.

2. Готелі та комерційні будівлі

Готелі, офіси, торгові об’єкти та інші комерційні будівлі можуть поєднувати акумуляторні батареї з сонячною фотоелектричною енергією для покращення власного споживання, керування піковим попитом і підтримки критичних навантажень під час перебоїв у мережі.

3. Склади та логістичні центри

Склади можуть використовувати шафу для керування попитом на електроенергію від освітлення, опалення, вентиляції, кондиціонування, охолодження, систем автоматизації та зарядного обладнання, одночасно забезпечуючи резервну енергію для основних операцій.

4. Комерційні проекти сонячної енергії + зберігання

Система зберігає надлишок фотоелектричної енергії в періоди низького попиту на місці та вивільняє накопичену енергію, коли сонячна потужність зменшується, допомагаючи підприємствам збільшити вартість інвестицій у сонячну енергію.

5. Інфраструктура зарядки електромобілів

Шафа ESS може забезпечити додаткову потужність для комерційних зарядних пристроїв електромобілів, буферизуючи високі зарядні навантаження та зменшуючи вплив одночасного заряджання на підключення до мережі.

Приклад: управління енергією комерційного готелю

Готель на 120 номерів із сонячною фотоелектричною системою потужністю 150 кВт, інфраструктурою для зарядки електромобілів і річним споживанням електроенергії приблизно 450 000 кВт·год може відчувати значні піки попиту під час післяобідньої реєстрації та вечірньої роботи.

За допомогою відповідної стратегії EMS шафа ESS Sinoah Energy 125 кВт / 261 кВт-год може розряджатися в періоди високого попиту на місці, зберігати надлишок сонячної енергії та заряджатися в періоди з нижчими тарифами. Потенційна економія залежить від фактичного профілю навантаження готелю, структури тарифів, сонячної генерації, графіка роботи та тарифів місцевої мережі.

Для цього типу проектів система може одночасно керувати піковим попитом, самоспоживанням сонячної енергії, оптимізувати час використання та вимоги до аварійного живлення замість того, щоб покладатися на одну стратегію енергозбереження.

Довгострокова надійність і технічна підтримка Великобританії

Sinoah Energy поєднує пряме виробництво з британською технічною підтримкою комерційних проектів зберігання енергії. Система потужністю 125 кВт / 261 кВт-год забезпечує термін служби понад 8000 циклів і 10-річну гарантію на елемент, що підтримує довгострокове планування проекту.

Будучи інтегрованою системою, шафа забезпечує одне узгоджене рішення для акумулятора, PCS, BMS, EMS, охолодження, розподілу електроенергії та функцій безпеки. Sinoah Energy також може підтримувати спеціальну конфігурацію проекту, планування встановлення, розширення системи та технічні вимоги для різних комерційних сайтів.

Застосування в реальному світі: готель на 120 номерів скорочує витрати на електроенергію на 30%

Готель на 120 номерів на південному сході Великої Британії має сонячну фотоелектричну систему потужністю 150 кВт, засоби для зарядки електромобілів для гостей і річне споживання електроенергії приблизно 450 000 кВт-год. Готель працює за тарифом Time-of-Use з піковими тарифами на електроенергію 32 пенса/кВт-год, а в непіковий період – 11 пенсів/кВт-год.

До встановлення споживання електроенергії в готелі регулярно досягало близько 180 кВт під час післяобідньої реєстрації, роботи кухні та вечірнього обслуговування. Ці піки попиту збільшили витрати на електроенергію, тоді як частина денної сонячної генерації готелю експортувалася в мережу за відносно низькими ставками.

Після встановлення шафи ESS із рідинним охолодженням Sinoah Energy 125 кВт / 261 кВт·год інтегровану систему EMS було налаштовано для зменшення пікових навантажень, оптимізації сонячної енергії та керування енергоспоживанням за часом використання. Під час піків попиту вдень батарея розряджалася, щоб зменшити попит на мережу приблизно з 180 кВт до 125 кВт, створюючи понад 10 000 фунтів стерлінгів потенційної річної економії, пов’язаної з попитом.

У той же час надлишок сонячної генерації, який раніше експортувався, міг зберігатися в акумуляторі ємністю 261 кВт/год і використовуватися під час вечірньої роботи. У прикладі умов експлуатації сонячне власне споживання зросло приблизно з 50% до понад 85%, створюючи додаткову економію електроенергії.

Система також заряджалася протягом нічного непікового періоду приблизно за 11 пенсів/кВт-год і розряджалася в періоди з високими витратами приблизно за 32 пенсів/кВт-год. Ця різниця в ціні в 21 пенс/кВт-год створила додаткову можливість для тарифного арбітражу залежно від ефективності батареї та фактичної операційної стратегії сайту.

Виходячи з цих операційних припущень, готель міг би досягти загальної річної економії енергії понад 25 000 фунтів стерлінгів, а також отримати резервне джерело живлення та краще використовувати свою сонячну фотоелектричну систему. Завдяки терміну служби понад 8000 циклів і 10-річній гарантії на клітини система Sinoah Energy забезпечує довгострокове рішення для зниження витрат на енергію та підвищення стійкості електроенергії.

поширені запитання

1. Скільки може заощадити бізнес система ESS потужністю 125 кВт/261 кВт-год?

Потенційна економія залежить від тарифів на електроенергію, тарифів на піковий попит, щоденних моделей навантаження, сонячної генерації, стратегії експлуатації акумуляторів і місцевих нормативних актів. Для відповідних комерційних сайтів скорочення пікових навантажень, тарифний арбітраж і збільшення сонячного власного споживання можуть створити значну річну економію. Перш ніж розраховувати очікуваний період окупності, слід провести аналіз навантаження та тарифів для конкретного місця.

2. Скільки місця для установки потрібно системі?

Шафа має розміри 1050×1350×2400 мм і займає приблизно 1,4 м² площі. Має бути забезпечений відповідний бетонний фундамент і достатній вільний простір для електричних з’єднань, вимог безпеки, перевірки та обслуговування.

3. Чим рідинне охолодження відрізняється від повітряного?

Акумуляторні блоки використовують рідинне охолодження, щоб підтримувати різницю температур клітин у межах 3°C, покращуючи рівномірність температури та допомагаючи зменшити температурний стрес. Примусове повітряне охолодження також використовується для PCS та інших компонентів. Ця гібридна конструкція керування температурою забезпечує точніший контроль температури батареї, ніж система охолодження батареї лише повітрям.

4. Як довго акумулятор ємністю 261 кВт/год може забезпечувати резервне живлення?

Тривалість резервного копіювання залежить від фактичного підключеного навантаження. При безперервному навантаженні 125 кВт 261 кВт-год становить приблизно дві години теоретичної енергії батареї без урахування втрат при перетворенні, робочих резервів і системних обмежень. Менші навантаження можуть забезпечити більшу тривалість резервного копіювання.

5. Чи може система 125 кВт / 261 кВт год працювати з сонячною фотоелектричною енергією?

так Вбудований EMS може координувати генерацію PV та зарядку та розрядку батареї. Надлишок сонячної енергії можна зберігати для подальшого використання, допомагаючи збільшити споживання сонячної енергії на місці та зменшити закупівлю електроенергії в мережу.

6. Чи може система підтримувати зарядку електромобілів?

так Шафа ESS може бути інтегрована з комерційною інфраструктурою зарядки електромобілів. Подаючи додаткову потужність під час високого заряджання, це може допомогти впоратися з піковими навантаженнями на об’єкті та зменшити тиск на існуюче підключення до мережі.

7. Чи підходить шафа для зовнішньої установки?

так Шафа має ступінь захисту IP55 і захист від корозії C4, що робить її придатною для відповідних зовнішніх комерційних установок. Умови на місці, проект фундаменту, відстань, вимоги протипожежної безпеки та місцеві правила слід оцінити перед встановленням.
