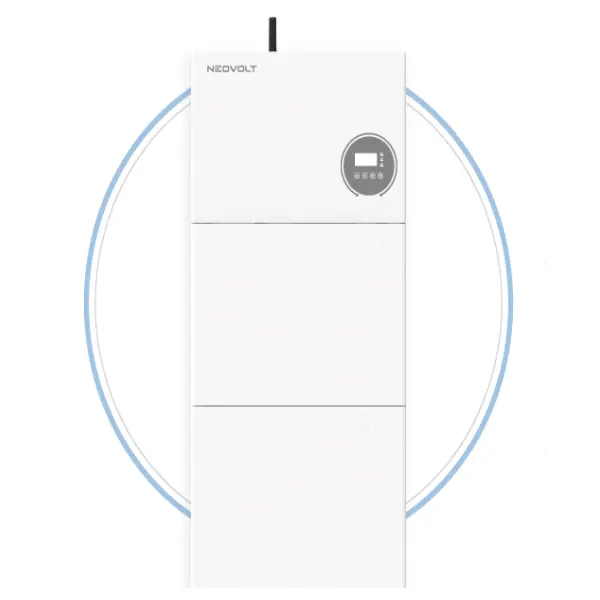

Що таке однофазний гібридний інвертор потужністю 10 кВт і як він підтримує сучасні енергетичні системи?

A Однофазний гібридний інвертор потужністю 10 кВтпризначений для координації сонячних панелей, акумуляторних батарей, побутових або комерційних навантажень і комунальної мережі в одній системі управління енергією. Для користувачів, які мають справу з високим попитом на електроенергію, нестабільним електропостачанням, зростаючими цінами на енергію або обмеженим простором на даху, правильний інвертор може допомогти покращити самоспоживання сонячної енергії та забезпечити структурований шлях до резервного живлення від акумулятора. У цьому посібнику пояснюється, як працює однофазний гібридний інвертор потужністю 10 кВт, що виконують його основні компоненти, які технічні характеристики важливі та як спланувати надійну систему відповідно до реальних енергетичних потреб.

1. Розуміння однофазного гібридного інвертора 10 кВт

Гібридний інвертор поєднує в собі функції сонячного інвертора та акумуляторного інвертора в одному узгодженому пристрої. Замість того, щоб розглядати сонячну генерацію та зберігання енергії як повністю окремі системи, вона може керувати потоками електроенергії між фотоелектричними панелями, батареями, електричними навантаженнями та комунальною мережею. Ця конфігурація особливо корисна для об’єктів нерухомості, які хочуть збільшити власне споживання сонячної енергії, зберігаючи при цьому доступ до електромережі та резервного акумулятора.

Показник «10 кВт» відноситься до номінальної потужності змінного струму інвертора. Позначення «однофазний» визначає тип електропостачання, з яким він призначений для роботи. Фактична напруга, частота, максимальний струм, вхідний діапазон PV, діапазон напруги акумулятора та вимоги до мережі залежать від конкретної моделі та ринку.

Гібридний інвертор також може підтримувати кілька робочих стратегій, включаючи самоспоживання, резервне живлення від батареї, керування енергією за часом використання та контрольовану зарядку мережі. Однак функції відрізняються залежно від моделі, тому інсталятори завжди повинні перевіряти технічну документацію виробника перед проектуванням системи.

2. Як він керує різними джерелами енергії?

Головною перевагою гібридної архітектури є узгоджене управління енергією. Сонячна електроенергія виробляється як постійний струм, тоді як більшість побутових і комерційних приладів використовують змінний струм. Батареї зберігають енергію постійного струму, а електромережа забезпечує живлення змінного струму. Інвертор діє як точка керування та перетворення між цими джерелами.

У типовій стратегії власного споживання сонячна енергія спочатку забезпечує активне навантаження. Потім надлишок енергії може заряджати батарею, а додаткова електроенергія потенційно експортується в мережу, якщо це дозволено. Коли виробництво сонячної енергії зменшується, батарея може підтримувати навантаження до того, як електроенергія буде використана в мережі, залежно від вибраного режиму роботи.

Цей скоординований підхід може допомогти вирішити загальну проблему: сонячна енергія часто досягає максимуму в денний час, тоді як попит на електроенергію для житлових будинків може зрости ввечері. Акумуляторна батарея дозволяє перемістити частину денної сонячної генерації для подальшого споживання.

3. Чому потужність 10 кВт має значення?

Інвертор класу 10 кВт може бути придатним для об’єктів, де потреба в електроенергії значно вища, ніж у невеликих житлових приміщеннях. Його можна використовувати у великих будинках, майстернях, невеликих комерційних будівлях, фермах, офісах або інших приміщеннях зі значним однофазним навантаженням.

Важливим є не просто число «10 кВт». Інвертор повинен відповідати фактичному профілю навантаження сайту. Власність може мати високий короткочасний пік, викликаний двигунами, насосами, компресорами, кондиціонерами або іншим обладнанням, зберігаючи при цьому значно нижче середнє навантаження.

4. Які технічні характеристики важливіші?

Етикетки продуктів можуть зробити гібридні інвертори схожими, але детальні характеристики можуть значно відрізнятися. Ретельне порівняння має зосереджуватися на електричній сумісності, а не лише на номінальній потужності.

Технічні характеристики виходу змінного струму

Однофазний інвертор потужністю 10 кВт зазвичай працює в діапазоні 220–240 В на ринках, де використовується така конфігурація живлення, з частотою 50 Гц або 60 Гц залежно від електричної мережі. Деякі продукти потужністю 10 кВт мають вихідний струм змінного струму близько 43–46 А при 220–240 В, але точне значення залежить від номінальної напруги та конструкції.

PV вхід і MPPT

Максимальна вхідна напруга PV, діапазон робочої напруги, максимальний струм PV, струм короткого замикання та кількість каналів MPPT є основними характеристиками. Більша кількість каналів MPPT може забезпечити більшу гнучкість, коли орієнтації даху, умови затінення або конфігурації рядків відрізняються.

Ефективність

Ефективність перетворення впливає на те, скільки виробленої енергії досягає навантажень або акумулятора. Опубліковані специфікації для моделей гібридного інвертора потужністю 10 кВт можуть наближатися до верхнього діапазону 90%, але максимальну ефективність не слід інтерпретувати як ефективність, досягнуту за будь-яких робочих умов.

Захист і огородження

Для зовнішніх або вимогливих установок захист від пилу та води, регулювання температури, захист від перенапруги, захист від перевантаження по струму та відповідні умови встановлення можуть безпосередньо впливати на довгострокову надійність.

Наприклад, наявні на ринку однофазні продукти потужністю 10 кВт демонструють суттєві варіації в напрузі батареї, конфігурації MPPT, максимальному вхідному фотоелектричному струмі, змінному струмі, рейтингу корпусу та інтерфейсах зв’язку. Ось чому для остаточного проектування системи завжди слід використовувати точну таблицю даних моделі.

5. Як слід планувати зберігання батареї?

Ємність батареї та потужність інвертора - це два різні поняття. Інвертор потужністю 10 кВт описує потужність, тоді як ємність акумулятора зазвичай виражається в кВт-год і описує, скільки енергії можна зберегти.

Наприклад, акумулятор із корисною ємністю 20 кВт·год не означає, що він може автоматично видавати 10 кВт безперервно. Максимальний струм заряду/розряду акумулятора, напруга, обмеження BMS, температура, стан заряду та сумісність з інвертором впливають на фактичну продуктивність.

Запитання щодо батареї, які слід перевірити перед встановленням

• Чи сумісна напруга акумулятора з інвертором?
• Чи підтримує інвертор хімію батареї та протокол зв’язку BMS?
• Який максимальний постійний зарядний струм?
• Який максимальний безперервний струм розряду?
• Скільки корисної енергії доступно?
• Чи можна пізніше додати додаткові акумуляторні модулі?
• Чи схвалює виробник батареї конкретну модель інвертора?

6. Як підібрати сонячну фотоелектричну систему?

Фотоелектричний масив має бути розроблений відповідно до дозволеної напруги постійного струму, струму, максимальної потужності фотоелектричної системи та робочого діапазону MPPT для інвертора. Деякі однофазні гібридні моделі потужністю 10 кВт забезпечують вхід фотоелектричної енергії, що перевищує номінальну потужність змінного струму інвертора, що може допомогти покращити виробництво сонячної енергії в періоди слабкого сонячного світла або несприятливої ​​погоди.

Наприклад, опубліковані специфікації різних продуктів потужністю 10 кВт показують максимальні значення фотоелектричної енергії в діапазоні приблизно від 13 кВт до 20 кВт або більше, залежно від архітектури. Ці цифри є прикладами, а не універсальними вимогами, тому необхідно дотримуватися обмежень виробника інвертора.

Контрольний список проектування PV

1. Обчисліть очікуване річне та сезонне виробництво сонячної енергії.
2. Перевірте мінімальну та максимальну напругу струни.
3. Перевірте максимальний струм кожного входу MPPT.
4. Враховуйте низькотемпературне підвищення напруги холостого ходу PV.
5. Оцініть затінення та різні орієнтації даху.
6. Зіставте конфігурацію рядка з доступними каналами MPPT.
7. Перевірте місцеві вимоги до електрики та підключення до мережі.

Правильна конструкція струни особливо важлива, оскільки перевищення обмежень напруги чи струму може пошкодити обладнання або спричинити роботу системи за межами передбачених умов.

7. Що відбувається під час відключення електроенергії?

Однією з основних причин, чому користувачі розглядають гібридні системи, є резервне живлення. Однак одне слово «гібрид» не гарантує, що кожен інвертор може забезпечити резервну електроенергію під час відключення.

Для резервної системи, як правило, потрібна сумісна батарея та інвертор, призначений для ізоляції захищених навантажень від комунальної мережі в разі збою в електромережі. Потім інвертор встановлює відповідне локальне джерело живлення змінного струму для резервних ланцюгів.

Ця різниця має значення, оскільки стандартні підключені до мережі сонячні інвертори зазвичай вимикаються, коли енергосистема недоступна. Захист від острівців необхідний, щоб запобігти ненавмисному включенню електромережі.

Необхідно враховувати планування резервного копіювання

• Які схеми вважаються основними?
• Що таке комбіноване безперервне навантаження?
• Які прилади мають великі пускові струми?
• Як довго має підтримуватися резервне живлення?
• Скільки енергії акумулятора доступно?
• Чи може сонячна батарея зарядити акумулятор під час відключення?

Наприклад, резервний контур може визначати пріоритетність холодильників, освітлення, мережевого обладнання, насосів, систем безпеки, комп’ютерів або вибраного обладнання HVAC, а не намагатися працювати з усіма приладами одночасно.

8. Яких проблем зі встановленням слід уникати?

Багато системних проблем викликані не самим інвертором, а невідповідністю між інвертором, батареєю, фотоелектричним блоком, електричними навантаженнями та середовищем встановлення.

Перевищення вантажу

Підключення занадто великої кількості потужних пристроїв до резервного виходу може призвести до активації захисту від перевантаження. Великі двигуни та компресори потребують особливої ​​уваги, оскільки їхній пусковий струм може бути значно вищим за звичайний робочий струм.

Ігнорування обмежень заряду батареї

Інвертор потужністю 10 кВт може вимагати значного струму батареї під час роботи на високій потужності. Таким чином, акумуляторна батарея з недостатньою здатністю розряджатися може обмежити фактичну доступну потужність інвертора.

Використання неправильної конфігурації рядка PV

Напруга та струм повинні залишатися в межах заданого вхідного діапазону інвертора за мінливих погодних умов. Напругу PV слід перевіряти як за очікуваних робочих температур, так і за найгірших умов.

Якщо припустити, що кожен гібридний інвертор має однакові функції

Можливість резервного копіювання, робота поза мережею, інтеграція генератора, контроль експорту, зарядка акумулятора від мережі, паралельна робота та функції моніторингу відрізняються між моделями. Ці функції мають бути підтверджені документацією продукту, а не випливати зі слова «гібрид».

9. Як можна побудувати практичну енергетичну систему?

Найнадійніший підхід полягає в тому, щоб почати з енергетичної поведінки сайту, а не вибирати інвертор виключно на основі його основної потужності.

Такий підхід допомагає запобігти поширеній помилці при покупці: вибір потужного інвертора без урахування батареї, сонячної батареї, електричної фази або фактичного профілю навантаження. Правильно інтегрована система може краще використовувати доступну сонячну генерацію, одночасно забезпечуючи більш передбачувану стратегію управління енергією.

Підприємствам і домогосподарствам, які очікують зростання потреб в електроенергії, слід також розглянути можливість масштабування. Розширення батареї, паралельна робота інвертора, комунікаційні інтерфейси, платформи моніторингу та майбутня фотоелектрична потужність можуть вплинути на довгострокову цінність установки.

10. Часті запитання

Створення надійнішого рішення для сонячної енергії та зберігання

Однофазний гібридний інвертор потужністю 10 кВт може служити центральним компонентом управління енергією сучасної системи сонячних батарей плюс накопичення. Його значення не визначається лише цифрою 10 кВт. Справжня продуктивність залежить від того, наскільки добре інвертор відповідає фотоелектричним блокам, акумуляторам, електричним навантаженням, підключенню до мережі, вимогам до резервного копіювання та робочому середовищу.

Покупцям і планувальникам проектів чітке розуміння цих зв’язків полегшує уникнення несумісних компонентів, неочікуваних обмежень потужності та непотрібних системних витрат. Ознайомлення з повною технічною специфікацією перед інсталяцією має важливе значення, особливо якщо система буде використовуватися для резервного живлення або додатків з високим попитом.

Sinaoh Limited Co., Ltd.може підтримати клієнтів, які шукають практичні інверторні та енергетичні рішення, зосереджуючись на вимогах додатків, сумісності системи та конкретних потребах проекту. Незалежно від того, чи метою є самоспоживання сонячної енергії, зберігання акумулятора, резервне живлення або більш гнучка система управління енергією, правильна конфігурація повинна починатися з фактичних вимог до електроенергії.
